Данный буровой станок предназначен для бурения вертикальных и наклонных взрывных скважин в породах крепостью 6-20 на открытых горных работах при температуре воздуха от плюс 40°С до минус 40°С.

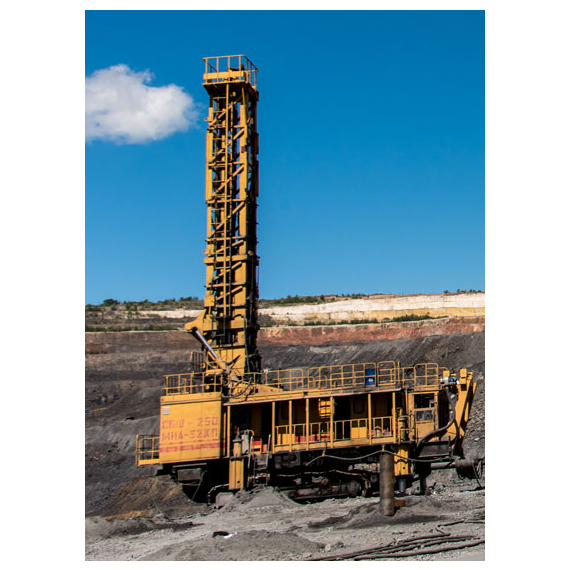

Станок СБШ-250 МНА-32 КП (каркасно-платформенный) - фото - 2

Станок СБШ-250 МНА-32 КП (каркасно-платформенный)

Данный буровой станок предназначен для бурения вертикальных и наклонных взрывных скважин в породах крепостью 6-20 на открытых горных работах при температуре воздуха от плюс 40°С до минус 40°С.
Полная техническая характеристика

Исполнение -01 -02
Диаметр скважины, мм 250, 270 270, 300, 311
Длина штанги, м 8,2 10
Количество штанг 4 3
Глубина бурения, м 32 28
Способ пылеподавления мокрое мокрое
Напряжение питания, В 380; 6000 380; 6000

Суммарная уст. мощность, кВт 650 650
Мощность двигателя вращателя, кВт 120 120
Скорость спуска/подъема бур. снаряда, м/мин. 13/13 13/13

Скорость подачи бурового става на забой, м/мин. 0…3 0…3
Производительность компрессора, м3/мин. 50 50
Частота вращ. бур. става об/мин 0…120 0…120
Мощность двиг. привода хода, кВт 2х50 пост. ток 2х45 перем. ток
Скорость передвижения, км/ч 0-1,2 (скорость регулируемая) 0-1,2 (скорость регулируемая)
Мах преодолеваемый угол, град. 12 12
Масса, кг 110 000 120 000
Габаритные размеры с поднятой мачтой, м
длина 11,4 15,4
ширина 6,5 7,5
высота 18,6 18,7
Габаритные размеры с опущенной мачтой, м
длина 18,1 18
ширина 6,5 7,5
высота 6,9 6,9

Гусеничный ход
Гусеничный ход с электродвигателями переменного тока мощностью
2х45 кВт с частотным регулированием.
Усиленная металлоконструкция рамы гусеничной тележки из легированной стали 09Г2С или
10ХСНД с балками вместо осей хода.
Тормоза ТКГ-300 с электрогидравлическим толкателем ТЭ-50 (S1-ПВ=100%
S3-ПВ=60%)
ТУ3178-215-00 165600-2001
Выносной пульт управления ходом в пылевлагозащитном исполнении.
Редуктор хода с индуктивным датчиком для измерения расстояния передвижения станка.
Усиленный корпус редуктора. Шлицевое соединение колеса зубчатого с тихоходным валом.
Дополнительное крепление редуктора хода.
Машинное отделение
Усиленный каркас. Платформа из двутавра №55.
Несущий каркас электроотсека, отделенный каркас гидроотсека и компрессора.
Четыре домкрата горизонтирования с ходом 1200 и 1500 мм, с двумя гидрозамками на
каждом.
Измененная установка домкратов для обеспечения возможности демонтажа редукторов
хода.
Верхняя разводка электропроводки.
Увеличенный люк для демонтажа фильтров маслоотделителя.
Усиленный нижний пояс каркаса электрооборудования.
Мачта
Каркас мачты закрытого типа, стойки каркаса - из уголков 160х160х12, боковые раскосы-
раскосы из трубы 100х100х6.
Механизм подачи с усиленными подшипниками в блоках, канат Ø 31 мм.
Усиленная блочная обойма.
Модернизированный датчик глубины и скорости бурения.
Усиленная конструкция несущих цапф мачты и балки крепления цилиндров поворота
мачты.
Головка бурового снаряда с электродвигателем переменного тока 120 кВт. c частотным
регулированием.
Полиуретановые вкладыши кареток буровой головки и опорного узла.
Сферический самоустанавливающийся упорный подшипник в опорном узле.
Шпиндель опорного узла с металлокерамическим напылением в местах уплотнений.
Воротники опорного узла из полиуретана.
Шинно-зубчатая муфта с эластичными элементами из транспортерной ленты.
Натяжная каретка гирлянды с раздельными блоками.
Выдвижной трап мачты.
Механизм поворота мачты с цилиндрами 220мм и ходом 1400мм.
Механические (винтовые) фиксаторы мачты в рабочих положениях.
Буровые штанги диаметром 260 мм, длиной 10 м., с соединительной резьбой 167х12х1:4.
Крепление мачты в транспортном положении.
Кабина машиниста
Увеличенных размеров, с применением утепления стен, пола и крыши, с деревянным
настилом и резиновым покрытием пола .
Антивибрационное кресло “Grammer” (Германия) - пульт.
Пульты управления с контролем параметров работы станка разработки «Рудгормаш».
Кондиционер транспортный WEBASTO-CC4E.
Печь СВЧ.
Теплоэлектровентилятор.
Холодильник автомобильного типа.
Пневматическая система
1. Установка компрессорная ВВ-50/8, г. Сумы.
2. Производительность – 50 м3/мин.
3. Давление сжатого воздуха, избыт. – 7 кг/см2.
4. Температура всасываемого воздуха от -400С до +500С.
5. Питающая сеть – 6000 В, 50 Гц.
6. Блок компрессора – с вертикально расположенными винтами.
Гидросистема
1. Маслонасосная станция увеличенной производительности с частотным регулированием, с
комплектующими РФ, в комплекте с насосными установками: установка 091-02.78.0300-08 с
насосом 411.0.56.RAS.F40; установка насосная 091-02.78.0800 с насосом 313.4.160.390.3
2. Максимальное рабочее давление 16 МПа.
3. Гидродомкраты горизонтирования с двухсторонними замками.
Электрооборудование
Питающее напряжение 6000 В, ток переменный 50 Гц.
Питающий кабель КГЭХЛ-3х35+1х16, длиной 300 м.
Трансформатор ТМБГ-250-10.41, 6/0,4 кВт.
Ячейка высоковольтного ввода ШВВ-Л.
Шкафы электрические, напольные, герметичные типа Rittal с преобразователями частоты,
резиновыми уплотнителями дверей.
Двигатель вращателя переменного тока АДЧР315 МА6, 120 кВт.
Двигатель привода хода ДМ 225LB6 М-Р-ТУ, 45 кВт.
Верхняя разводка кабелей электрокоммуникаций машинного отделения.
Контроль состояния изоляций в цепях 220 В и 380 В.
Вводной автомат компании АВВ TMAX 630А.
Низковольтная коробка для перегона станка от передвижного энергоблока с левой
стороны по ходу станка.
Светодиодные светильники Lights Scorpions LED №4402 Right 12-24V; 50W, Taurus LED
№7201 Right 12-24V; 30Wи прожектора Centaurus LED №4601QD 24V; 85W .
Комплект видеонаблюдения – 2 шт.
Пылеподавление
Мокрое, воздушной смесью с модернизированной насосной установкой.
Насосная установка для подачи воды, размещена снаружи машинного отделения.
Емкость для воды c повышенной жесткостью конструкции из листа толщиной 8 мм.
Электрические обогреватели воды из нержавеющих материалов.
Верхняя установка вентилятора для отдува буровой мелочи.
Дополнительное оборудование
1. Кабельный барабан с двумя дополнительными тягами для поддержания консоли рамы. Длина
кабеля – 300 м.
2. Вспомогательная лебедка (с поворотной консолью) грузоподъемностью 1 т.
3. Сварочный агрегат постоянного тока с двумя сварочными кабелями по 20 м.
4. Переносной электротепловентилятор для обогрева машинного отделения и кабины
машиниста.
5. Система пожаротушения.
6. Переносной светильник (12 В, кабель длиной 25м).
7. Тумбочка с тисками.
8. Система автогоризонтирования.
9. Счетчик активной энергии.
10. Одометр.
11. Набор инструментов (ключи рожковые от 8 до 42, торцевые от 8 до 42; слесарный инструмент,
накидные ключи для протяжки болтовых соединений промежуточной рамы с
машинным отделением).
12. Установка в задней части с правой стороны машинного отделения рукава с гайкой ГМ-50,
соединенного с емкостью для воды, для присоединения трубопровода заправщика
водой бурового станка.
13. Улавливающий метчик 091-79.00.1212– 3 шт.,091-79.00.1211- 3шт.
14. Набор гидравлических шлангов высокого давления, для маслонасосной станции -
15. – 1 компл.
16. Система смазки ПРЕССОЛ
