Трёхшарошечные долота для бурения твёрдых пород (от 6 до 12 по шкале М.М. Протодьяконова) имеют вооружение, состоящее из твёрдосплавных вставок клиновидной формы на периферийных рядах шарошек в сочетании с коническими твёрдосплавными вставками с относительно небольшим радиусом закругления на внутренних рядах, что позволяет применять эти долота для бурения таких пород, как апатиты, габбро, каменный уголь, магнезиты окварцованные и т.д, при достаточно высокой скорости проходки. Долота этой серии имеют защиту козырька и спинки лапы твёрдосплавными вставками, что повышает их износостойкость при бурении высокоабразивных пород.

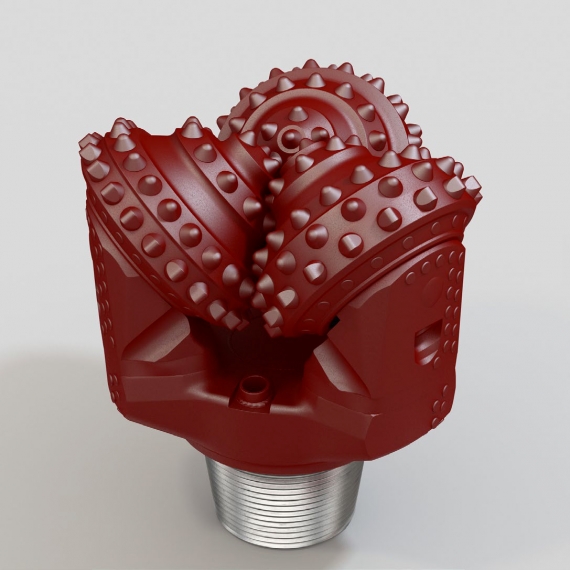

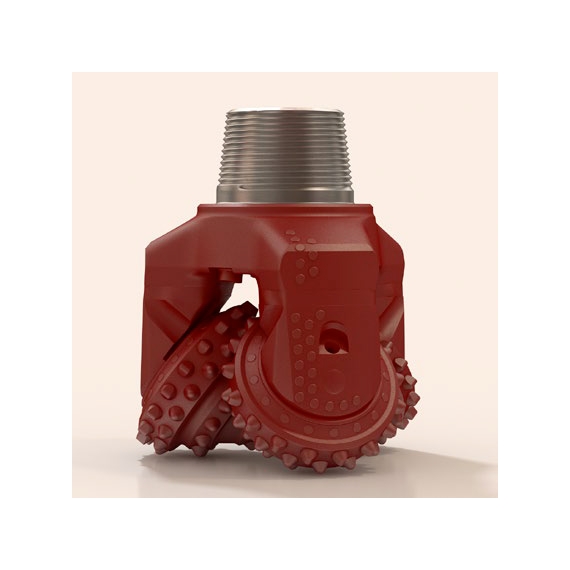

Долота для бурения твёрдых пород - фото - 2

Долота для бурения твёрдых пород

Трёхшарошечные долота для бурения твёрдых пород (от 6 до 12 по шкале М.М. Протодьяконова) имеют вооружение, состоящее из твёрдосплавных вставок клиновидной формы на периферийных рядах шарошек в сочетании с коническими твёрдосплавными вставками с относительно небольшим радиусом закругления на внутренних рядах, что позволяет применять эти долота для бурения таких пород, как апатиты, габбро, каменный уголь, магнезиты окварцованные и т.д, при достаточно высокой скорости проходки. Долота этой серии имеют защиту козырька и спинки лапы твёрдосплавными вставками, что повышает их износостойкость при бурении высокоабразивных пород.
Характеристики 215,9 ТЗ-ПВ 215,9 ТЗ-ПГВ
Код IADC 622СX 622X
Крепость буримых пород 6–12
Схема очистки забоя Центральная продувка Боковая продувка
Тип опоры шарошек Открытая, на подшипниках качения
Диаметр долота, мм (дюймы) 215,9 (8 1/2")
Масса брутто/нетто, кг 34,6 / 33,9
Присоединительная резьба, ГОСТ (API) З-117 (4 1/2 Reg)
Вооружение
Тип вооружения Твёрдосплавное
Схема вооружения
Концевое Зубки конической формы
Внутреннее Зубки конической формы
Периферийное Зубки клиновидной формы
Параметры бурения
Допустимая осевая нагрузка, кН 170
Допустимая скорость вращения, об/мин 140–90
Допустимое давление, МПа 3,4–6
Характеристики 228,6 ТЗ-ПВ 228,6 ТЗ-ПГВ
Код IADC 622СX 622X
Крепость буримых пород 6–12
Схема очистки забоя Центральная продувка Боковая продувка
Тип опоры шарошек Открытая, на подшипниках качения
Диаметр долота, мм (дюймы) 228,6 (9")
Масса брутто/нетто, кг 40,8 / 40,1
Присоединительная резьба, ГОСТ (API) З-117 (4 1/2 Reg)
Вооружение
Тип вооружения Твёрдосплавное
Схема вооружения
Концевое Зубки конической формы
Внутреннее Зубки конической формы
Периферийное Зубки клиновидной формы
Параметры бурения
Допустимая осевая нагрузка, кН 180
Допустимая скорость вращения, об/мин 140–90
Допустимое давление, МПа 3,4–6
Характеристики 244,5 ТЗ-ПВ 244,5 ТЗ-ПГВ
Код IADC 622СX 622X
Крепость буримых пород 6–12
Схема очистки забоя Центральная продувка Боковая продувка
Тип опоры шарошек Открытая, на подшипниках качения
Диаметр долота, мм (дюймы) 244,5 (9 5/8")
Масса брутто/нетто, кг 46,0 / 45,3 46,2 / 45,5
Присоединительная резьба, ГОСТ (API) З-121у (4 1/2 FH)
Вооружение
Тип вооружения Твёрдосплавное
Схема вооружения
Концевое Зубки конической формы
Внутреннее Зубки конической формы
Периферийное Зубки клиновидной формы
Параметры бурения
Допустимая осевая нагрузка, кН 200
Допустимая скорость вращения, об/мин 140–90
Допустимое давление, МПа 3,4–6
Характеристики 250,8 ТЗ-ПВ 250,8 ТЗ-ПГВ
Код IADC 622СX 622X
Крепость буримых пород 6–12
Схема очистки забоя Центральная продувка Боковая продувка
Тип опоры шарошек Открытая, на подшипниках качения
Диаметр долота, мм (дюймы) 250,8 (9 7/8")
Масса брутто/нетто, кг 48,7 / 48,0 48,9 / 48,2
Присоединительная резьба, ГОСТ (API) З-121у (4 1/2 FH)
Вооружение
Тип вооружения Твёрдосплавное
Схема вооружения
Концевое Зубки конической формы
Внутреннее Зубки конической формы
Периферийное Зубки клиновидной формы
Параметры бурения
Допустимая осевая нагрузка, кН 210
Допустимая скорость вращения, об/мин 140–90
Допустимое давление, МПа 3,4–6
Характеристики 258,0 ТЗ-ПВ 258,0 ТЗ-ПГВ
Код IADC 622СX 622X
Крепость буримых пород 6–12
Схема очистки забоя Центральная продувка Боковая продувка
Тип опоры шарошек Открытая, на подшипниках качения
Диаметр долота, мм (дюймы) 258,0 (10 1/8")
Масса брутто/нетто, кг 48,7 / 48,0 48,9 / 48,2
Присоединительная резьба, ГОСТ (API) З-121у (4 1/2 FH)
Вооружение
Тип вооружения Твёрдосплавное
Схема вооружения
Концевое Зубки конической формы
Внутреннее Зубки конической формы
Периферийное Зубки клиновидной формы
Параметры бурения
Допустимая осевая нагрузка, кН 220
Допустимая скорость вращения, об/мин 140–90
Допустимое давление, МПа 3,4–6
Характеристики 311,1 ТЗ-ПВ 311,1 ТЗ-ПГВ
Код IADC 622СX 622X
Крепость буримых пород 6–12
Схема очистки забоя Центральная продувка Боковая продувка
Тип опоры шарошек Открытая, на подшипниках качения
Диаметр долота, мм (дюймы) 311,1 (12 1/4")
Масса брутто/нетто, кг 81,1 / 80,3
Присоединительная резьба, ГОСТ (API) З-152 (6 5/8 Reg)
Вооружение
Тип вооружения Твёрдосплавное
Схема вооружения
Концевое Зубки конической формы
Внутреннее Зубки конической формы
Периферийное Зубки клиновидной формы
Параметры бурения
Допустимая осевая нагрузка, кН 240
Допустимая скорость вращения, об/мин 140–90
Допустимое давление, МПа 3,4–6
