Механизированные крепи специально разработаны для высокопроизводительных добычных комплексов с учетом современных требований к безопасности и надежности горного оборудования.

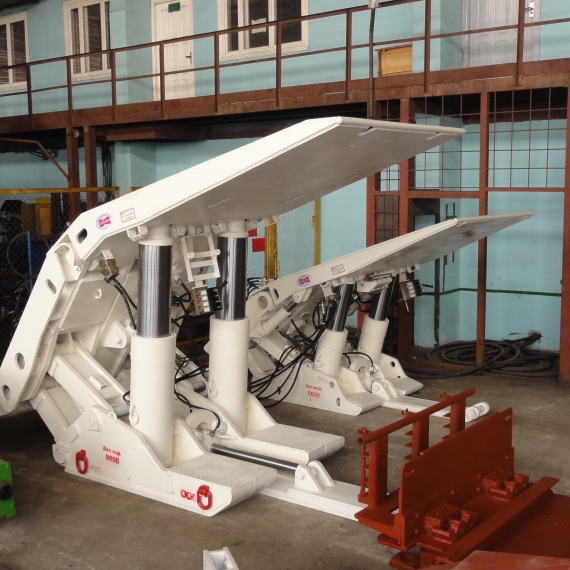

Механизированные крепи - фото - 4

Механизированные крепи

Механизированные крепи специально разработаны для высокопроизводительных добычных комплексов с учетом современных требований к безопасности и надежности горного оборудования.

Наименование

крепи

Раздвижность крепи, min-max, мм

Сопротивление секции крепи, Рс, кН

Шаг передвижки крепи, мм

Шаг установки крепи, мм

Масса секции крепи, кг

Линейные секции крепи

К1

750-1250

3000

800

2000

4750

К2

1700-2800

6600

800

2000

9400

К2С

1750-2500

4700

800

1500

9100

К3

1050-1550

880-1350

3200

800

2000

5800

5600

К4

1600-2500

5000

800

2000/1750

8800

К5

1600-2400

3250

800

2000

7880

К6

1340-2930

2600-2800

800

2000

9700

К7

1560-2500

3200

800

2000

6900

К8

1400-2200

5000

800

2000/1750

8400

К9

800-1350

900-1500

2900-3120

2900-3190

800

2000

5400

5450

К11

2000-3200

3260

800

2000

10100

К12

1300-2100

3200

630

1500

7500

2КМ700ИН

1430-3050

4300-4500

630

1500

14700

КН-15/30

1500-3000

3900

630

1500

18800













Концевые секции крепи

К4

1600-2500

5000

800

1750

9530

К8

1400-2200

5000

800

1750

9400

К9

900-1500

2365-2525

800

2000

5900













Приштрековые секции крепи (селективная выемка)

К6

1640-2930

2600

800

2000

11000













Секции крепи сопряжения

КС-14,7/22,7

1470-2270

3300

800

2000

1500

9200

8700

КС-19/34

1900-3400

2600

800

1500

13500

КС-22/34

2240-3450

3300

800

2000

13600

КС-23/36

2300-3600

3250

800

1300

1850

14850

14420

КС-23/35

2300-3500

2330

800

1500

12000

Механизированные крепи специально разработаны для высокопроизводительных добычных комплексов с учетом современных требований к безопасности и надежности горного оборудования.

Начиная с конструкторского расчета и заканчивая силовыми испытаниями, инженерная мысль при создании механизированных крепей направлена на повышение безопасности эксплуатирующего персонала, увеличение ресурса крепи, производительности и простоты в обслуживании добычного комплекса. Высокие требования к металлоконструкции обеспечиваются многочисленными методами контроля процесса производства, включая ультразвуковой и капиллярный, полностью роботизированным сварочным процессом, исключающим человеческий фактор в точности позиционирования, размерности и однородности сварных соединений, обязательной аттестацией специалистов, а также полным производственным циклом всех комплектующих и узлов с сертифицированной на соответствие СТБ ISO 9001-2009 системой менеджмента качества.

Предлагаются крепи с диапазоном раздвижности от 750 до 3000 мм.


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Крепь механизированная предназначена для использования в составе добычных комплексов, применяемых для добычи пластовых месторождений полезных ископаемых.

Крепь применяется для поддержания и управления кровлей в горизонтальных и наклонных очистных выработках, разрабатываемых длинными очистными забоями, с вынимаемой мощностью пласта 0,75 – 3,0 м, способ управления кровлей – с полным обрушением, с частичной или полной закладкой выработанного пространства.

Крепи изготовлены в климатическом исполнении У категории размещения 5 по ГОСТ 15150.

Условия применения:

  • окружающая среда - очистные забои;
  • температура воздуха, К(°С) - от 278 (+ 5°С) до 308 (+ 35°С);
  • относительная влажность воздуха, % - до 98 при температуре до 298 К (+ 25°С).
На стадии конструкторской разработки ведется поиск оптимальных конструктивных решений для конкретных горно-геологических условий.

Высокое качество сварных соединений, позиционирования и контроля сборочной операции достигается за счет роботизации сварочного процесса.

Контрольная сборка, стендовые испытания перед запуском в серийное производство.

Предприятие располагает стендом для проведения всех видов испытаний секций крепи.

Дополнительная информация и технические характеристики в каталоге Гидромеханизированные крепи.

От поиска оптимальных конструктивных решений, увязки крепи с конвейером, очистным комбайном и другим оборудованием комплекса до гарантийного и послегарантийного обслуживания - наши специалисты всегда находятся в тесном контакте с Заказчиком для решения самых сложных производственных задач.
