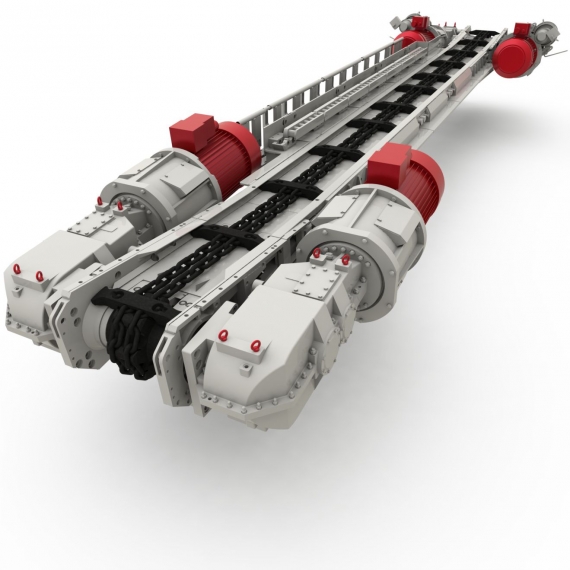

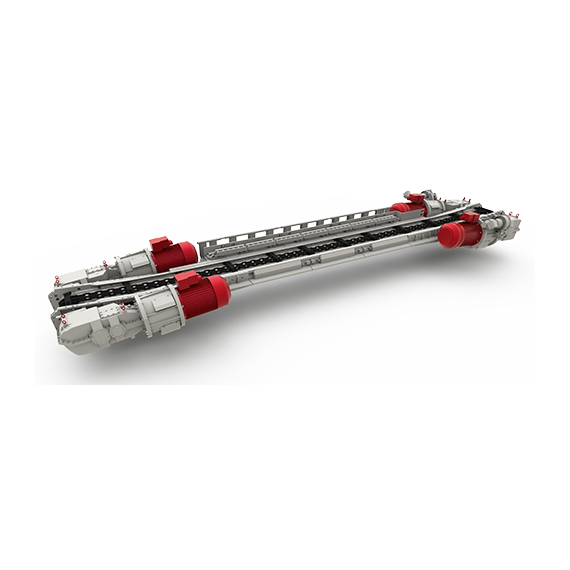

- Конвейеры скребковые забойные - СП3-1-228
Конвейеры предназначены для транспортирования руды из очистных забоев и перемещения по ним выемочных комбайнов.
Конвейеры входят в состав механизированных комплексов.
| Производительность расчетная, т/ч | 600 |
| Длина конвейера, м | 170-310* |
| Скорость движения тягового органа, м/с | 1,0 |
| Тяговый орган (цепь, калибр) | 34х126; 30x108; 2x30x108 |
| Натяжение цепи | встроенные или переносные гидравлические устройства |
| Решетчатый состав - длина рештака по боковинам, мм - высота рештака по боковинам, мм - ширина рештака по боковинам, мм |
1500 228 732 или 832 |
| Мощность привода (зависит от длинны конвейера) | 2x160; 3x160; 2x200; 4x160; 2x250; 3x200; 4x200 |
| Угол взаимного поворота в соединении рештаков, градусов, не более - в горизонтальной плоскости - в вертикальной плоскости |
1,1 4 |
| Редуктор, тип | коническо-цилиндрический трехступенчатый или цилинрический трехступенчатый |
| Гидромуфта | для 160 кВт и 200 кВт - Voith 562 для 250 кВт - Voith 650 (TWVVF) |
| Электродвигатель, тип | асинхронный трехфазный с короткозамкнутым ротором взрывобезопасный |
| Электрическое напряжение, В | 660/1140 |
* В случае запуска конвейера с помощью пускателя "soft-start" вместо гидромуфт устанавливаются муфты предельного момента USK800/8.
В СОСТАВЕ КОМПЛЕКСА ЗАБОЙНЫЙ КОНВЕЙЕР ОБЕСПЕЧИВАЕТ:
- транспортировку из забоя лавы отбитой комбайном руды и перегрузку её на штрековый конвейер;
- погрузку руды с почвы лавы в процессе передвижки конвейера;
- перемещение очистного комбайна вдоль забоя (по "подборщикам" с забойной стороны и реек бесцепной системой подачи комбайнов "Айкотрак"с завальной стороны);
- возможность присоединения секций механизированной крепи, передвижку их и самого конвейера;
- возможность длительной работы в реверсивном режиме;
- вырубку комбайна с выездом его за привод на полный режущий орган;
- размещение на навесном оборудовании (в специальном канале) траковой цепи для прокладки шлангопроводов и кабелей, питающих комбайн, с фиксацией в центре лавы цепи, кабелей и шлангопроводов;
- прокладку кабелей и шлангов по навесному оборудованию конвейера, с фиксацией их с помощью специального приспособления, установленного в средней части става лавы.
