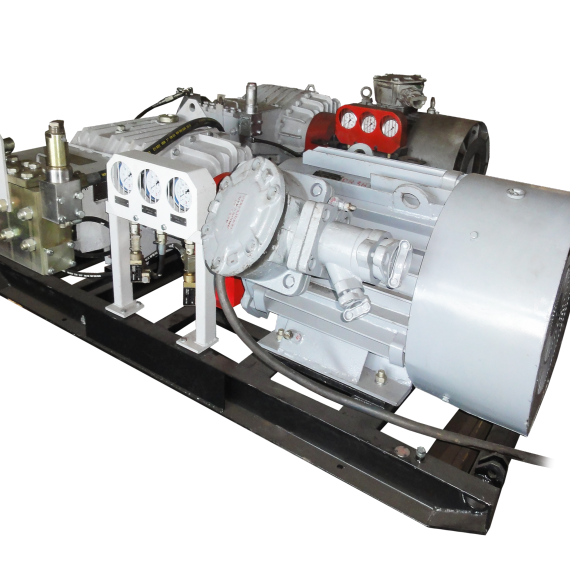

Станции насосные - СНН - фото - 1

Станции насосные - СНН

Станции насосные СНН предназначены для питания рабочей жидкостью гидравлических систем механизированных крепей очистных комплексов в рудниках и угольных шахтах, в том числе опасных по газу и пыли. Областью применения станции являются горные выработки с углом наклона не более 5°С. Окружающая среда - забои шахт и рудников с температурой от плюс 5 до плюс 35 °С и относительной влажностью до 98 % при температуре до плюс 25 °С. Категория рудников и угольных шахт по газу и пыли - любая.
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
  СНН 150/30 СНН 200/32 СНН 100/32
Номинальная подача, л/мин 160 200 110
Давление на выходе, МПа:
- максимальное
- минимальное
32
12

32
20

32
12
Падение высокого давления в магистрали
в период разгрузки насоса, %, не более
20 20 20
Номинальная мощность электродвигателя насоса, кВт 90 110 55
Напряжение силовой цепи, В 1140/660
Удельный расход электроэнергии на подачу 1 л рабочей жидкости, Вт мин/л, не более 563 560 500
Номинальная вместимость бака, л 2000
Давление настройки предохранительных клапанов, МПа 38
Давление насоса смазки, МПа от 0,25 до 1,2
Температура масла в картере насоса, °С от +5 до +80
Температура рабочей жидкости, °С от +5 до +50
Емкость пневмогидроаккумулятора, л 32
Габаритные размеры, не более, мм 10700х1500х1040 11370х1730х1040 10000х1000х1040
Масса, не более, кг 5800 6500 4800
Рабочей жидкостью является водомасляная эмульсия или другая эмульсия, разрешённая к применению в гидросистемах горно-шахтного оборудования, с концентрацией присадки от 1,5% до 5%. Класс чистоты рабочей жидкости не ниже 17 по ГОСТ 17216 при номинальной тонкости фильтрации 80 мкм.

Вид климатического исполнения У5 по ГОСТ 15150.

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЁННОСТИ

Электрооборудование станции состоит из серийно выпускаемых электрических изделий, предназначенных для работы в рудниках и угольных шахтах, опасных по газу и пыли.

В КОМПЛЕКТ ПОСТАВКИ ВХОДИТ:

  • гидробак (с фильтром сливной магистрали и узлом пневмогидроаккумулятора),
  • агрегат насосный - 2шт.,
  • фильтр линии нагнетания (с обратной промывкой),
  • магистральный напорный шлангопровод ДУ25,
  • магистральный сливной шлангопровод ДУ32;
  • комплект запасных частей,
  • комплект инструмента и принадлежностей,
  • эксплуатационная документация.
ОБЩЕЕ УСТРОЙСТВО
Станция состоит из расположенных в линейку гидробака, узла пневмогидроаккумулятора, двух агрегатов насосных и фильтра линии нагнетания, установленного на гидробаке. Один агрегат насосный является рабочим, второй - резервным.

ВИЗУАЛЬНО ПО МАНОМЕТРАМ ОСУЩЕСТВЛЯЕТСЯ КОНТРОЛЬ:

  • давления рабочей жидкости, создаваемого насосом агрегата насосного;
  • давления рабочей жидкости в напорной магистрали;
  • давления в системе смазки насоса агрегата насосного;
  • загрязнённость фильтра линии нагнетания по разности давления на входе и выходе;
  • загрязнённость фильтра сливной магистрали, размещённого в гидробаке.

ПРИМЕНЯЕМЫЕ ЗАЩИТЫ ОТ АВАРИЙНЫХ СИТУАЦИЙ:

  • падение давления в напорной магистрали (в случае порыва или при срабатывании переливного клапана) ниже 10 МПа - реле давления агрегата насосного отключает электродвигатель от пита-ющего напряжения;
  • падение давления масла в системе смазки насоса ниже 0,25 МПа - реле давления агрегата насосного отключает электродвигатель от питающего напряжения;
  • увеличение температуры масла в насосе свыше 80°С - датчик-реле температуры насоса отключает электродвигатель от питающего напряжения;
  • увеличение температуры рабочей жидкости в гидробаке свыше 50 С - датчикреле температуры гидробака отключает электродвигатель агрегата насосного от питающего напряжения;
  • уменьшение уровня рабочей жидкости в гидробаке ниже допустимого - датчик уровня жидкости гидробака отключает электродвигатель агрегата насосного от питающего напряжения.
