Компрессоры ПК-1,75А; ПК-3,5А; ПК-5,25А предназначены для получения сжатого воздуха, необходимого для снабжения им пневматических систем подвижного состава железнодорожного транспорта, пневмоинструментов и механизмов различных отраслей.


Конструкция данных компрессоров обеспечивает их работоспособное состояние при эксплуатации в ниже перечисленных условиях окружающей среды:

  • температуре окружающего воздуха от -35 до +40оС,
  • атмосферном давления не ниже 650 мм.рт.ст.

Исполнение компрессора – невзрывобезопасное.

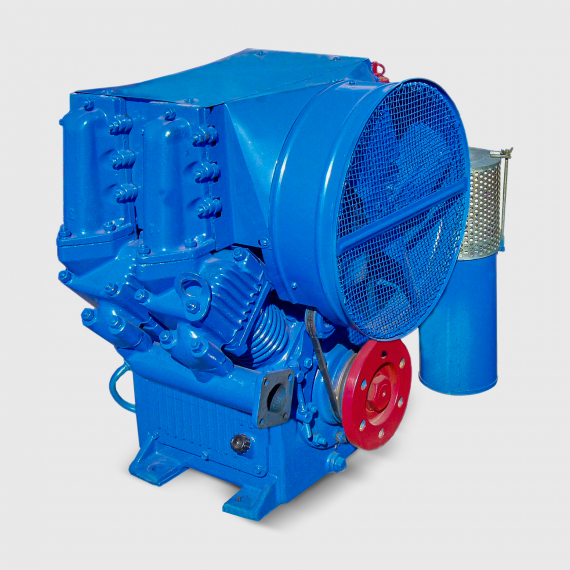

Компрессоры серии ПК - фото - 1

Компрессоры серии ПК

Компрессоры ПК-1,75А; ПК-3,5А; ПК-5,25А предназначены для получения сжатого воздуха, необходимого для снабжения им пневматических систем подвижного состава железнодорожного транспорта, пневмоинструментов и механизмов различных отраслей.


Конструкция данных компрессоров обеспечивает их работоспособное состояние при эксплуатации в ниже перечисленных условиях окружающей среды:

  • температуре окружающего воздуха от -35 до +40оС,
  • атмосферном давления не ниже 650 мм.рт.ст.

Исполнение компрессора – невзрывобезопасное.

Наименование продукции Производительность по всасыванию, м3/мин Давление, кгс/см2 Подвижной состав
Поршневой компрессор ПК-1,75 1,75 7 Мотовозы маневровые: ММТ-2
Поршневой компрессор ПК-3,5 3,5 7 Электровозы: 2ЭС5К, 3ЭС5К, ВЛ-11М6, ДС3 Тепловозы: ТГМ-4
Поршневой компрессор ПК-5,25 5,25 7 Тепловозы: ТЭП-10 БС, 2ТЭ-70. Тяговые агрегаты: ТГМ-6



Существует два варианта исполнения компрессоров:

1. общепромышленное исполнение,
2. исполнение для железнодорожного транспорта.

Исполнение для железнодорожного транспорта предусматривает поставку компрессоров ПК-5,25А для применения их на подвижных составах железнодорожного транспорта Украины и стран СНГ, что в свою очередь подтверждено сертификатом ССФЖТ



Преимущества:

  • ​Длительный период эксплуатации;
  • Высокая надежность;
  • Простота в обслуживании;
  • Унификация деталей всего ряда компрессоров;
  • Низкий расход смазочного масла.

Стандартный комплект поставки:

  • Компрессор
  • Теплообменники
  • Вентилятор
  • Предохранительные клапаны
  • Полумуфта ведомая
  • Фильтр Воздушный
  • Комплект ЗИП

Дополнительная комплектация:

  • Трубчатые электронагреватели (ТЭНы)
  • Переходные корпуса
  • Манометры или датчики аварийного давления ММ 126
  • Ведущая полумуфта для подсоединения электродвигателя

Состав компрессора ПК-1,75А:

pk_1_75_png
Компрессор ПК-1,75А

1. корпус;
2. маслоуказатель;
3. шатунно-поршневая группа ЦВД;
4. цилиндр высокого давления;
5. корпус коробки клапанов ЦВД;
6. теплообменник;
7. клапан предохранительный;
8. корпус коробки клапанов ЦНД;
9. цилиндр низкого давления;
10. шатунно-поршневая группа ЦНД;
11. фильтр воздушный с резонатором;
12. фильтр масляный;
13. насос масляный;
14. сапун;
15. вентилятор;
16. кронштейн вентилятора;
17. вал коленчатый;
18. шпонка;
19. гайка коленчатого вала;
20. муфта втулочно-пальцевая;
21. крышка передняя;
22. пробка сливная.




Состав компрессора ПК-3,5А:

pk_3_5_png
Компрессор ПК-3,5А

1.  корпус;
2.  маслоуказатель;
3.  шатунно-поршневая группа ЦВД;
4.  цилиндр высокого давления;
5.  корпус коробки клапанов ЦВД;
6.  теплообменник;
7.  клапан предохранительный;
8.  корпус коробки клапанов ЦНД;
9.  цилиндр низкого давления;
10.  шатунно-поршневая группа ЦНД;
11.  фильтр воздушный с резонатором;
12.  фильтр масляный;
13.  насос масляный;
14.  сапун;
15.  вентилятор;
16.  кронштейн вентилятора;
17.  вал коленчатый;
18.  шпонка;
19.  гайка коленчатого вала;
20.  муфта втулочно-пальцевая;
21.  крышка передняя;
22.  пробка сливная.



pk_5_25_png
Компрессор ПК-5,25А

Состав компрессора ПК-5,25А:

1. корпус;
2. маслоуказатель;
3. шатунно-поршневая группа ЦВД;
4. цилиндр высокого давления;
5. корпус коробки клапанов ЦВД;
6. теплообменник;
7. клапан предохранительный;
8. корпус коробки клапанов ЦНД;
9. цилиндр низкого давления;
10. шатунно-поршневая группа ЦНД;
11. фильтр воздушный с резонатором;
12. фильтр масляный;
13. насос масляный;
14. сапун;
15. вентилятор;
16. кронштейн вентилятора;
17. вал коленчатый;
18. шпонка;
19. гайка коленчатого вала;
20. муфта втулочно-пальцевая;
21. крышка передняя;
22. пробка сливная.



Описание конструкции:

Наименование параметра Ед. изм. ПК-1,75А ПК-3,5А ПК-5,25А
Давление конечное (номинальное) кгс/см2 7...9 7...9 7...9
Частота вращения вала компрессора (номинальная) об/мин 1465 1470 1475
Производительность при противодавлении 7 кгс/см 2 и частоте вращения:
номинальной м3/мин 1,75 3,5 5,25
1100 об/мин м3/мин     4
Мощность потребляемая
При противодавлении 7 кгс/см2 и номинальной частоте вращения кВт 11,63 22,75 33
  кВт     25
Режим работы
При давлении 7 кгс/см2 ПВ, % 100 100 100
При давлении 9 кгс/см2 ПВ, % 50 50 50
Допускается непрерывная работа при давлении 9 кгс/см2 (не чаще одного раза в течение 2ч) мин 15 15 15
Количество цилиндров
1 ступени шт. 1 2 3
2 ступени шт. 1 2 3
Диаметр цилиндров
1 ступени мм 140 140 140
2 ступени мм 80 80 80
Ход поршня мм 98 98 98
Охлаждение   Воздушное Воздушное Воздушное
Смазка   Комбинированная: под давлением и разбрызгиванием Комбинированная: под давлением и разбрызгиванием Комбинированная: под давлением и разбрызгиванием
Количество масла, заливаемого в компрессор л 3,5 5,5 9,5
Давление в системе смазки кгс/см2 1,7...3 1,7...3 1,7...3
Длительность работы компрессора без смены масла ч Не более 300 Не более 300 Не более 300
Направление вращения (если смотреть со стороны привода) Смотреть направление стрелки на кожухе вентилятора   По часовой стрелке (Против часовой стрелки по заказу потребителя) По часовой стрелке (Против часовой стрелки по заказу потребителя) По часовой стрелке (Против часовой стрелки по заказу потребителя)
Привод   От электродвигателя или ДВС через эластичную муфту От электродвигателя или ДВС через эластичную муфту От электродвигателя или ДВС через эластичную муфту



Габаритные размеры:

Параметр Ед. изм ПК-1,75А ПК-3,5А ПК-5,25А
А мм 750 750 750
Б мм 590 730 905
В мм 495 650 835
Г мм 760 760 760
Д мм 160 206 386
Е мм 380 378 460
Ж мм 132 179 182
З мм 15 15 15
И мм 20 20 20
К мм 195 195 195
Л мм   251 251
М мм   290 290
Н мм 166 150 157
О мм 180 180 180
П мм 348
Р мм 297
Масса (без масла, ЗИП и ведущей полумуфты) кг 140 215 320
sizes_pk1_75
Компрессор ПК-1,75А

sizes_pk3_5
Компрессор ПК-3,5А



sizes_pk5_25
Компрессор ПК-5,25А
