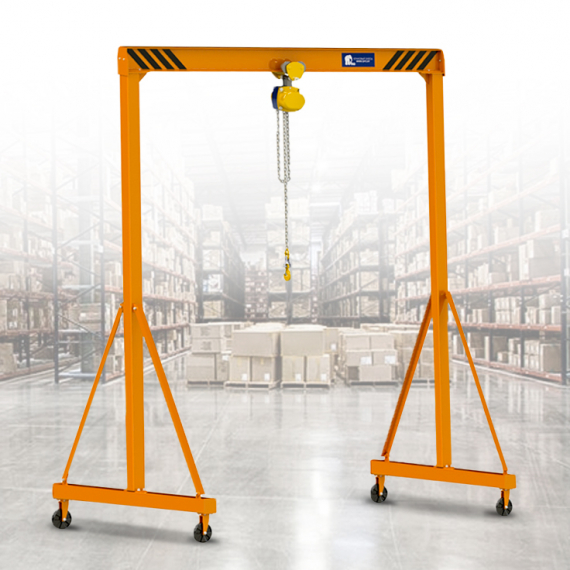

Устройство перегрузочное ручное мобильное (УПРМ) предназначено для подъема/опускания и перемещения груза при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах на площадках, не оборудованных несущими конструкциями для крепления грузоподъемных механизмов и на складах в отсутствии стационарной грузоподъемной техники и автопогрузчиков.
| Наименование параметра | Ед. изм. | Значения | |||
| УПРМ1 | УПРМ2 | УПРМ3,2 | |||
| Грузоподъёмность | т | 1 | 1 | 2 | 3,2 |
| Высота (Н1), не более | м | 4,3 | 4,3 | 4,3 | 4,3 |
| Длина пролёта (L1), не более | м | 4 | 6 | 4 | 4 |
| Длина устройства(L), не более | м | 4,19 | 6,19 | 4,42 | 4,2 |
| Ширина устройства (L2), не более | м | 2,1 | 2,1 | 2,05 | 2,9 |
| Высота подъёма (Н), не более | м | 3,5 | 3,5 | 3,5 | 3,5 |
| Номер профиля балки | 20 | 24М | 24М | 30М | |
| Конструктивная масса, не более | кг | 320 | 405 | 380 | 600 |
| Система передвижения на основе колесных опор (три исполнения) | — неповоротная | ||||
| — комбинированная | |||||
| — полноповоротная | |||||
| Тип тали | Р – ручная | ||||
| Э — электрическая | |||||
Используется в закрытых помещениях и на открытом воздухе. УПРМ имеет четыре самоориентирующихся колеса, обеспечивающих работу в условиях ограниченного пространства.
Конструкция передвижного крана позволяет производить быстрый его монтаж. УПРМ состоит из:
- балки пролетной,
- балок опорных,
- стоек,
- укосин,
колес поворотных (из них — два с тормозом), которые крепятся между собой стандартными крепежными изделиями. \
Пролетная балка служит для навешивания тали. Пролетная балка мобильного перегрузочного устройства представляет собой двутавровую балку с приварными фланцами для крепления ее к стойкам. Опорные балки и стойки выполнены из профиля квадратного сечения (или сварены из швеллеров) с приваренными фланцами.
