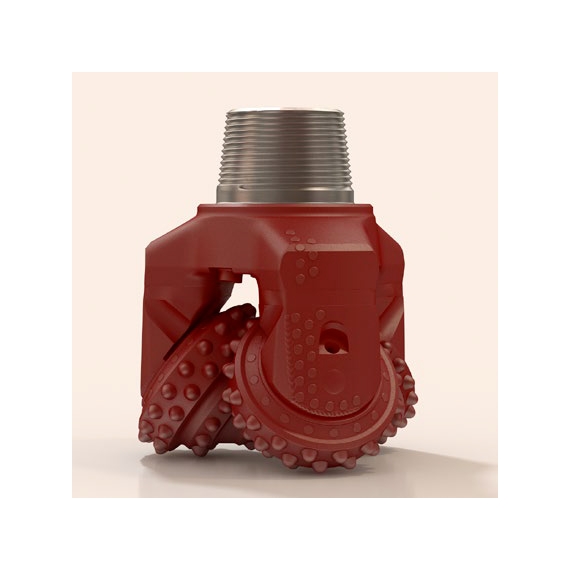

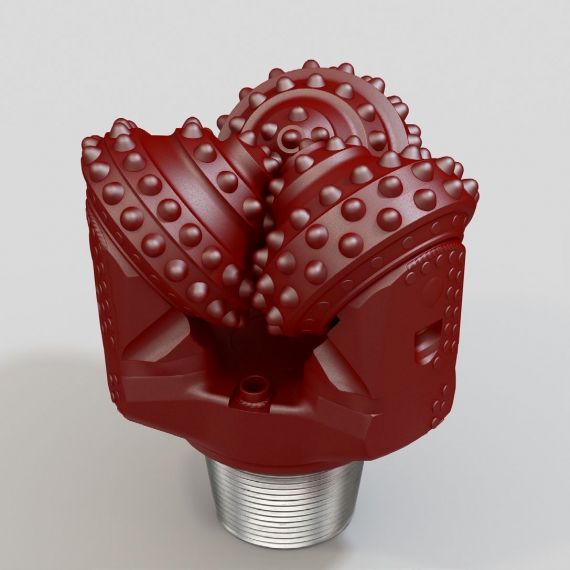

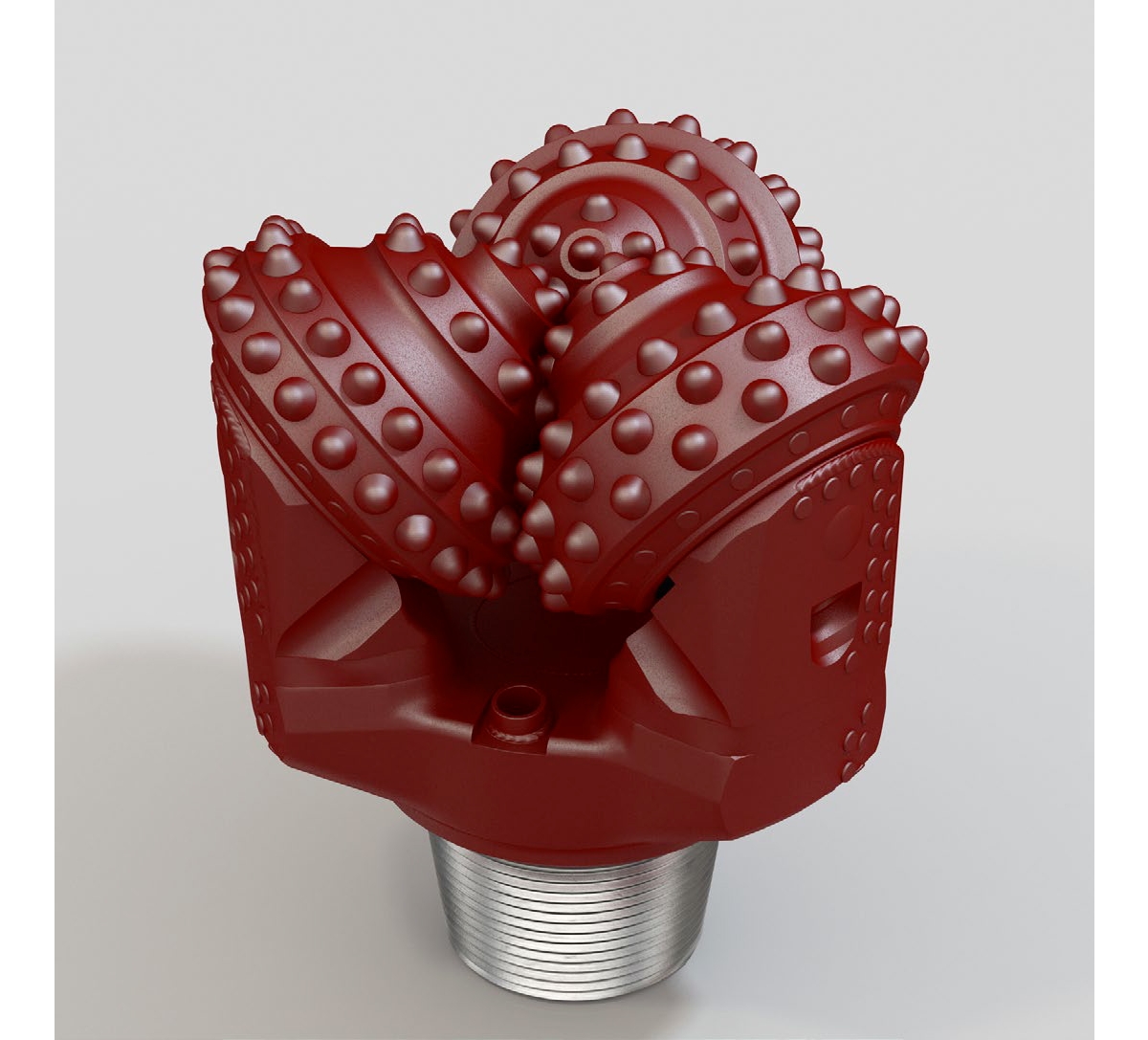

Трёхшарошечные долота для бурения крепких пород (от 16 до 20 по шкале М.М. Протодьяконова) отличаются болеестойким к растрескиванию вооружением, состоящим из твёрдосплавных вставок конической формы с большим радиусом закругления (сфероконической формы), а на периферийных рядах шарошек могут применяться вставки сферической формы. Это обеспечивает эффективное бурение более крепких пород, таких как крупно- и среднезернистые граниты, кварцевые песчаники, плотные диабазы и габбро и т.д. Долота этой серии также имеют дополнительную защиту козырька и спинки лапы твёрдосплавной наплавкой, что повышает их стойкость при бурении высокоабразивных пород высокой твёрдости.
| Характеристики | 215,9 К-ПВ | 215,9 К-ПГВ |
|---|---|---|
| Код IADC | 732СY | 732Y |
| Крепость буримых пород | 12–18 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 215,9 (8 1/2") | |
| Масса брутто/нетто, кг | 34,8 / 34,1 | |
| Присоединительная резьба, ГОСТ (API) | З-117 (4 1/2 Reg) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки сфероконической формы | |
| Внутреннее | Зубки сфероконической формы | |
| Периферийное | Зубки сфероконической формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 190 | |
| Допустимая скорость вращения, об/мин | 110–70 | |
| Допустимое давление, МПа | 3,4–6 | |
| Характеристики | 228,6 К-ПВ | 228,6 К-ПГВ |
|---|---|---|
| Код IADC | 732СY | 732Y |
| Крепость буримых пород | 12–18 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 228,6 (9") | |
| Масса брутто/нетто, кг | 41,0 / 40,3 | |
| Присоединительная резьба, ГОСТ (API) | З-117 (4 1/2 Reg) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки сфероконической формы | |
| Внутреннее | Зубки сфероконической формы | |
| Периферийное | Зубки сфероконической формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 200 | |
| Допустимая скорость вращения, об/мин | 110–70 | |
| Допустимое давление, МПа | 3,4–6 | |
| Характеристики | 244,5 К-ПВ | 244,5 К-ПГВ |
|---|---|---|
| Код IADC | 732СY | 732Y |
| Крепость буримых пород | 12–18 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 244,5 (9 5/8") | |
| Масса брутто/нетто, кг | 46,0 / 45,3 | 46,2 / 45,5 |
| Присоединительная резьба, ГОСТ (API) | З-121у (4 1/2 FH) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки сфероконической формы | |
| Внутреннее | Зубки сфероконической формы | |
| Периферийное | Зубки сфероконической формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 220 | |
| Допустимая скорость вращения, об/мин | 110–70 | |
| Допустимое давление, МПа | 3,4–6 | |
| Характеристики | 250,8 К-ПВ | 250,8 К-ПГВ |
|---|---|---|
| Код IADC | 732СY | 732Y |
| Крепость буримых пород | 12–18 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 250,8 (9 7/8") | |
| Масса брутто/нетто, кг | 48,9 / 48,2 | 49,1 / 48,4 |
| Присоединительная резьба, ГОСТ (API) | З-121у (4 1/2 FH) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки сфероконической формы | |
| Внутреннее | Зубки сфероконической формы | |
| Периферийное | Зубки сфероконической или сферической формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 230 | |
| Допустимая скорость вращения, об/мин | 110–70 | |
| Допустимое давление, МПа | 3,4–6 | |
| Характеристики | 258,0 К-ПВ | 258,0 К-ПГВ |
|---|---|---|
| Код IADC | 732СY | 732Y |
| Крепость буримых пород | 12–18 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 258,0 (10 1/8") | |
| Масса брутто/нетто, кг | 48,9 / 48,2 | 49,1 / 48,4 |
| Присоединительная резьба, ГОСТ (API) | З-121у (4 1/2 FH) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки сфероконической формы | |
| Внутреннее | Зубки сфероконической формы | |
| Периферийное | Зубки сфероконической или сферической формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 230 | |
| Допустимая скорость вращения, об/мин | 110–70 | |
| Допустимое давление, МПа | 3,4–6 | |
| Характеристики | 311,1 К-ПВ | 311,1 К-ПГВ |
|---|---|---|
| Код IADC | 732СY | 732Y |
| Крепость буримых пород | 12–18 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 311,1 (12 1/4") | |
| Масса брутто/нетто, кг | 81,3 / 80,5 | |
| Присоединительная резьба, ГОСТ (API) | З-152 (6 5/8 Reg) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки сфероконической формы | |
| Внутреннее | Зубки сфероконической формы | |
| Периферийное | Зубки сфероконической или сферической формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 250 | |
| Допустимая скорость вращения, об/мин | 110–70 | |
| Допустимое давление, МПа | 3,4–6 | |
