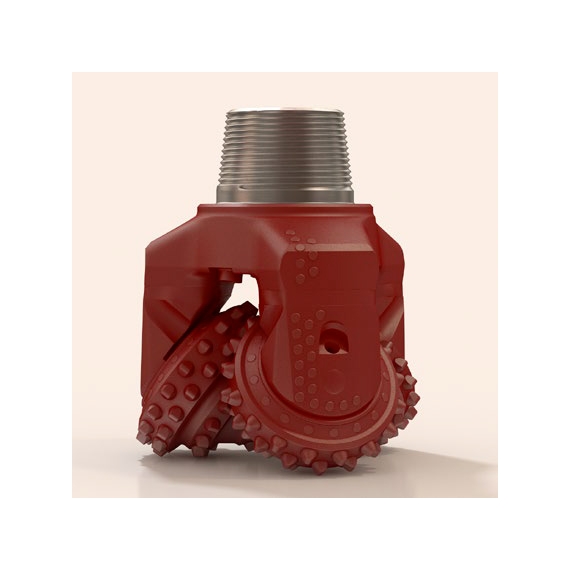

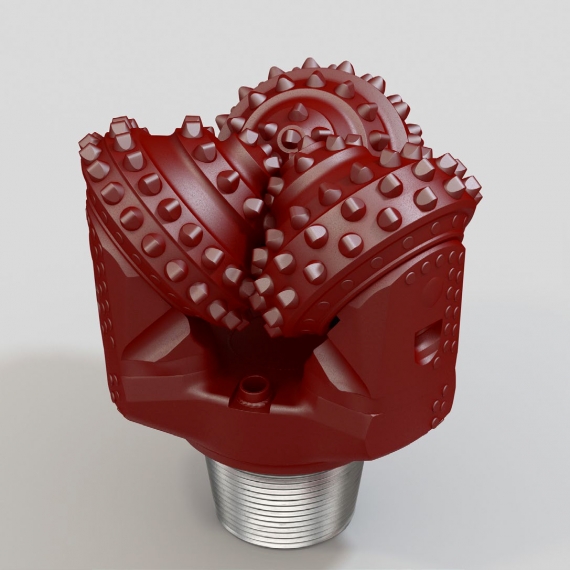

Трёхшарошечные долота для бурения пород средней твёрдости (от 4 до 8 по шкале М.М. Протодьяконова) отличаются наиболее производительным вооружением из твердосплавных зубков клиновидной формы с относительно большим вылетом над корпусом шарошек, что позволяет добиться высокой скорости проходки при бурении горных пород малой и средней твёрдости, таких как алевролит, мягкий известняк, плотные глины, средне-твёрдые сланцы и т.д. Долота этой серии имеют защиту козырька и спинки лапы твердосплавными зубками, что повышает их износостойкость при бурении высокоабразивных пород.
| Характеристики | 215,9 СЗ-ПВ | 215,9 СЗ-ПГВ |
|---|---|---|
| Код IADC | 542СX | 542X |
| Крепость буримых пород | 4–8 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 215,9 (8 1/2") | |
| Масса брутто/нетто, кг | 34,6 / 33,9 | |
| Присоединительная резьба, ГОСТ (API) | З-117 (4 1/2 Reg) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки клиновидной формы | |
| Внутреннее | Зубки клиновидной формы | |
| Периферийное | Зубки клиновидной формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 160 | |
| Допустимая скорость вращения, об/мин | 140–90 | |
| Допустимое давление, МПа | 3,4–6 | |
| Характеристики | 228,6 СЗ-ПВ | 228,6 СЗ-ПГВ |
|---|---|---|
| Код IADC | 542СX | 542X |
| Крепость буримых пород | 4–8 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 228,6 (9") | |
| Масса брутто/нетто, кг | 40,8 / 40,1 | |
| Присоединительная резьба, ГОСТ (API) | З-117 (4 1/2 Reg) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки клиновидной формы | |
| Внутреннее | Зубки клиновидной формы | |
| Периферийное | Зубки клиновидной формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 170 | |
| Допустимая скорость вращения, об/мин | 140–90 | |
| Допустимое давление, МПа | 3,4–6 | |
| Характеристики | 244,5 СЗ-ПВ | 244,5 СЗ-ПГВ |
|---|---|---|
| Код IADC | 542СX | 542X |
| Крепость буримых пород | 4–8 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 244,5 (9 5/8") | |
| Масса брутто/нетто, кг | 46,0 / 45,3 | 46,2 / 45,5 |
| Присоединительная резьба, ГОСТ (API) | З-121у (4 1/2 FH) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки клиновидной формы | |
| Зубки клиновидной формы | ||
| Периферийное | Зубки клиновидной формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 190 | |
| Допустимая скорость вращения, об/мин | 140–90 | |
| Допустимое давление, МПа | 3,4–6 | |
| Характеристики | 250,8 СЗ-ПВ | 250,8 СЗ-ПГВ |
|---|---|---|
| Код IADC | 542СX | 542X |
| Крепость буримых пород | 4–8 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 250,8 (9 7/8") | |
| Масса брутто/нетто, кг | 48,8 / 48,1 | 49,0 / 48,3 |
| Присоединительная резьба, ГОСТ (API) | З-121у (4 1/2 FH) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки клиновидной формы | |
| Внутреннее | Зубки клиновидной формы | |
| Периферийное | Зубки клиновидной формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 200 | |
| Допустимая скорость вращения, об/мин | 140–90 | |
| Допустимое давление, МПа | 3,4–6 | |
| Характеристики | 258,0 СЗ-ПВ | 258,0 СЗ-ПГВ |
|---|---|---|
| Код IADC | 542СX | 542X |
| Крепость буримых пород | 4–8 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 258,0 (10 1/8") | |
| Масса брутто/нетто, кг | 48,8 / 48,1 | 49,0 / 48,3 |
| Присоединительная резьба, ГОСТ (API) | З-121у (4 1/2 FH) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки клиновидной формы | |
| Внутреннее | Зубки клиновидной формы | |
| Периферийное | Зубки клиновидной формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 210 | |
| Допустимая скорость вращения, об/мин | 140–90 | |
| Допустимое давление, МПа | 3,4–6 | |
| Характеристики | 311,1 СЗ-ПВ | 311,1 СЗ-ПГВ |
|---|---|---|
| Код IADC | 542СX | 542X |
| Крепость буримых пород | 4–8 | |
| Схема очистки забоя | Центральная продувка | Боковая продувка |
| Тип опоры шарошек | Открытая, на подшипниках качения | |
| Диаметр долота, мм (дюймы) | 311,1 (12 1/4") | |
| Масса брутто/нетто, кг | 81,2 / 80,4 | |
| Присоединительная резьба, ГОСТ (API) | З-152 (6 5/8 Reg) | |
| Вооружение | ||
| Тип вооружения | Твёрдосплавное | |
| Схема вооружения | ||
| Концевое | Зубки клиновидной формы | |
| Внутреннее | Зубки клиновидной формы | |
| Периферийное | Зубки клиновидной формы | |
| Параметры бурения | ||
| Допустимая осевая нагрузка, кН | 230 | |
| Допустимая скорость вращения, об/мин | 140–90 | |
| Допустимое давление, МПа | 3,4–6 | |
