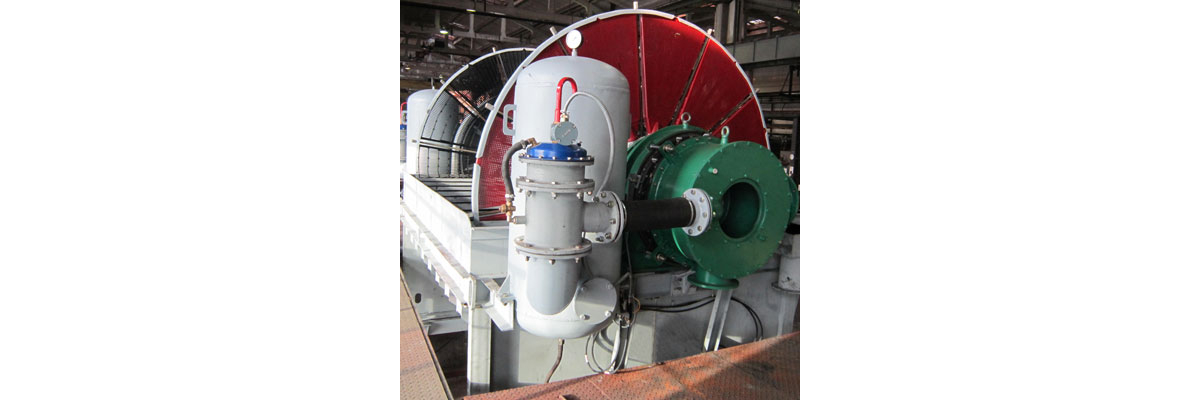

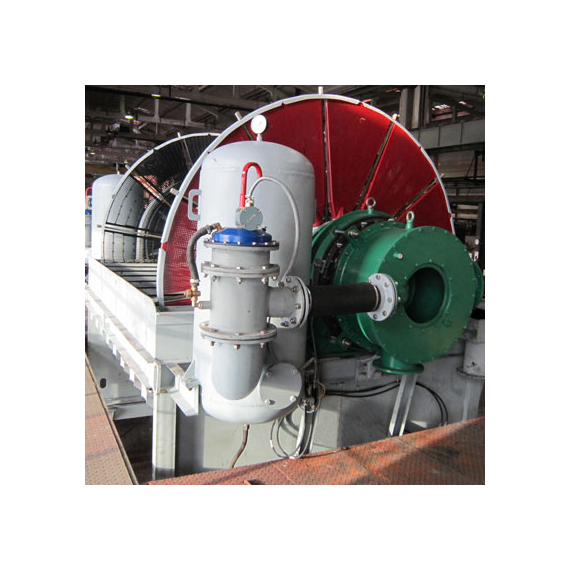

Вакуум-фильтры типа ДОО
- Продукция
- Дисковые вакуум-фильтры
- Вакуум-фильтры типа ДОО
Предназначен для разделения нейтральных, щелочных и слабо агрессивных суспензий (Ph 4-11) с частицами твердой фазы более или менее однородной крупности.
Характеристики
| Параметры | Параметры фильтров для концентратов плотностью 2÷5 т/м3 | Параметры фильтров для концентратов плотностью до 2 т/м3 (угольный и т.п.) | |||||||||
| (железорудный и т.п.) | |||||||||||
| Серии | Серии | Серии | Серии | Серии | Серии | Серии | Серии | Серии | Серии | ||
| ДОО-63- | ДОО-80- | ДОО-100- | ДОО-63- | ДОО-80- | ДОО-100- | ДОО-80- | ДОО-100- | ДОО-80- | ДОО-100- | ||
| -2,5-1У-В | -2,5-1У-В | -2,5-1У-В | -2,5-1У-Н | -2,5-1У-Н | -2,5-1У-Н | -2,5-2У-Н | -2,5-2У-Н | -2,5-2У-В | -2,5-2У-В | ||
| Поверхность фильтрования, м2 | 63 | 80 | 100 | 63 | 80 | 100 | 80 | 100 | 80 | 100 | |
| Диаметр дисков, м | 2,595 | ||||||||||
| Количество дисков, шт.: | 8 | 10 | 12 | 8 | 10 | 12 | 10 | 12 | 10 | 12 | |
| Количество секторов в диске, шт. | 12 | ||||||||||
| Глубина вакуума, МПа (кгс/см2) | в зоне фильтро-вания | 0,07 ÷ 0,075 ( 0,7 ÷ 0,75 ) | |||||||||
| в зоне просуш-ки | 0,075 ÷ 0,085 ( 0,75 ÷ 0,85 ) | ||||||||||
| Давление сжатого воздуха, МПа (кгс/см2) | на отдувку осадка | 0,3 ÷ 0,5 ( 3 ÷ 5 ) | 0,06 ÷ 0,07 ( 0,6 ÷ 0,7 ) | 0,3 ÷ 0,5 ( 3 ÷ 5 ) | |||||||
| на управле-ние клапаном отдувки | 0,5 ÷ 0,6 ( 5 ÷ 6 ) | 0,05 ÷ 0,06 ( 0,5 ÷ 0,6 ) или 0 | 0,5 ÷ 0,6 ( 5 ÷ 6 ) | ||||||||
| или 0 | или 0 | ||||||||||
| Частота вращения, об/мин | дисков | 0,2 ÷ 1,0; или 0,2 ÷ 1,23; или 0,2 ÷ 1,59; или 0,2 ÷ 2,0 | |||||||||
| мешалки | 69; или 71; или 72,5; или 74,5; или 75; или регулируемая от 20 до max | 36; или 40; или 45; или регулируемая от 20 до max | |||||||||
| Мощность электро-двигателей, кВт | привода дисков | 5,5 | |||||||||
| привода мешалки | 7,5 | ||||||||||
| Габаритные размеры, мм, | длина | 5 500 | 6 200 | 6 900 | 5 500 | 6 200 | 6 900 | 6 200 | 6 900 | 6 200 | 6 900 |
| не более: | ширина | 3 100 | |||||||||
| высота | 3 270 | ||||||||||
| Масса, кг, не более | 10 500 | 11 500 | 12 500 | 10 800 | 11 800 | 12 800 | 11 800 | 12 800 | 11 500 | 12 500 | |
